探討Quartz Crystal頻率容差和穩定性的概念
來源：//hikefu.cn 作者：億金電子 2019年03月05
億金電子專業提供晶振晶體,在國內享有一定聲譽,自成立以來為廣大用戶提供了大量的,有源晶體振蕩器,小型SMD晶振,陶瓷諧振器等豐富的產品.不僅如此,同時免費提供各種晶振資料,技術解決方案支持.以下是探討Quartz Crystal頻率容差和頻率穩定性的概念.

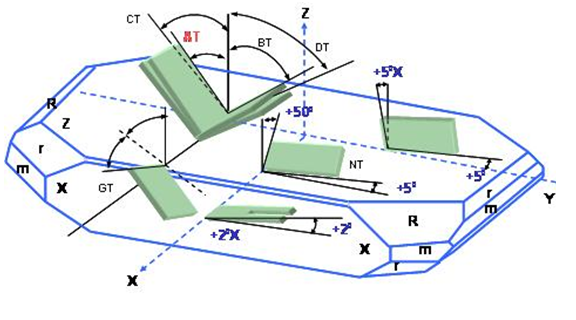

為了理解公差和穩定性,我們必須先看看石英本身,因為石英的密度和結構隨溫度而變化.溫度變化時會發生頻率偏差.通過以不同角度切割石英,您可以優化石英毛坯,以在特定應用中表現更好.對于當今一些要求石英晶振,貼片晶振高穩定性和寬溫度范圍的嚴格應用,我們將使用AT切割水晶坯料.
.png)
石英晶體的頻率容差定義為在25攝氏度或室溫下測量時與指定頻率的允許偏差.
晶振頻率穩定性定義為額定溫度范圍內的允許偏差.通常零下40到85攝氏度.
需要記住的是,在管理準確性預算時,的容差和穩定性是累積的.它們通常以百萬分之一或有時以頻率的百分比表示.例如,可以將晶體指定為在25攝氏度下具有正負50或50百萬分之一的頻率容差,并且在指定的工作溫度下具有正負50或百萬分之50的頻率穩定性.這將使石英晶振晶體的整體穩定性和公差預算為正負百分之百為百萬分之一或.01％的潛在頻率誤差.更多有關晶振的資料歡迎咨詢億金電子0755-27876565.
